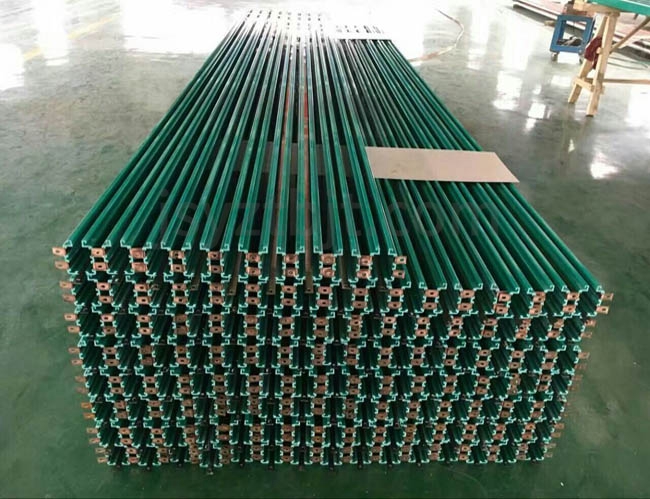

多极管式滑触线

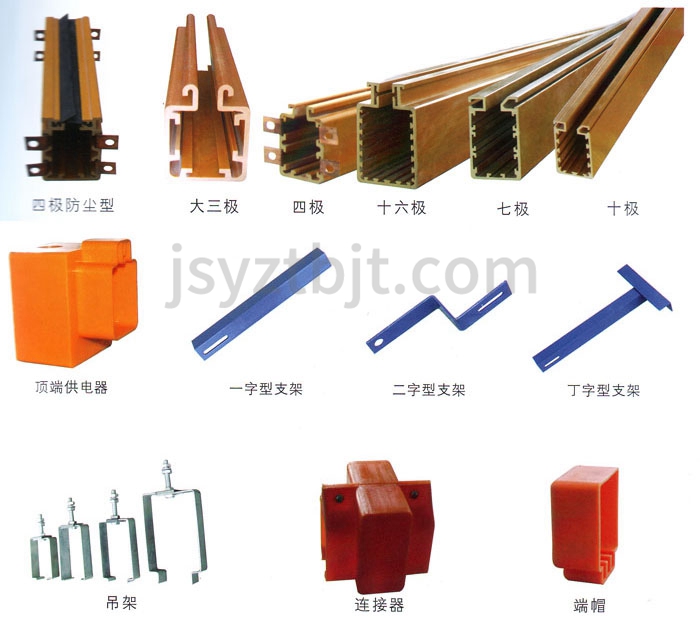

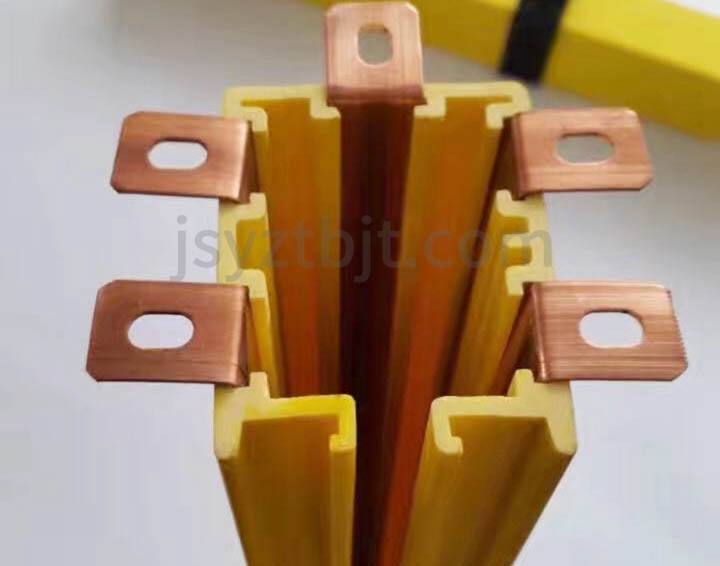

HXTS、HXTL系列多极管式滑触线由高强度工程塑料绝缘导管或铝合金保护壳、多级导电铜排、集电器以及悬吊、固定等组件组合而成。该产品以其设计紧凑、性能稳定、使用安全的特点被广泛地应用于电流较小、使用频率较高的物流自动化流水生产线以及检测线。

HXTS、HXTL系列多极管式滑触线
型号规格	滑触线截面尺寸（mm)				极数	载流量(A)	适配内置小车式集电器
型号规格	A	B	C	E	极数	载流量(A)	适配内置小车式集电器
HXTS-10	94.0	64.5	17.0	103.0	3-16	50	JD-(3-16)/25
HXTS-15	69.0	62.0	12.5	89.0	3-16	80	JD-(3-16)/50
HXTS-20	67.0	57.0	17.0	80.0	3-10	100	JD-(3-10)/50
HXTS-35	70.0	62.0	15.0	90.0	3-7	140	JD-(3-7)/50
HXTS-50	67.0	57.0	17.0	80.0	3-5	170	JD-(3-5)/50
HXTS-70	67.0	57.0	17.0	80.0	3-5	210	JD-(3-5)/50
HXTS-96	77.0	77.0	18.0	96.0	3-5	300	JD-(3-5)/100
注：1、滑触线标准长度：4m、6m。 2、滑触线极数：3－6极。 3、HXTS与HXTL相同，前者外壳为塑料，后者外壳为铝合金。
